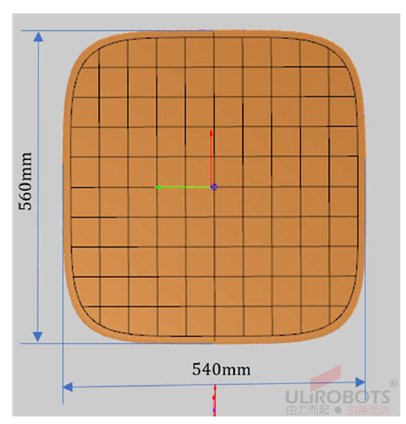

卷邊反射器
反射器的邊緣設計了從拋物面中心到凸形邊緣的曲率平滑過渡。卷邊反射器的衍射小于鋸齒邊反射器的衍射。因此尤其適合對低旁瓣天線進行高精度測量。由于擁有精準定義的連續邊緣，它還特別適合頻率76-81GHz的應用.

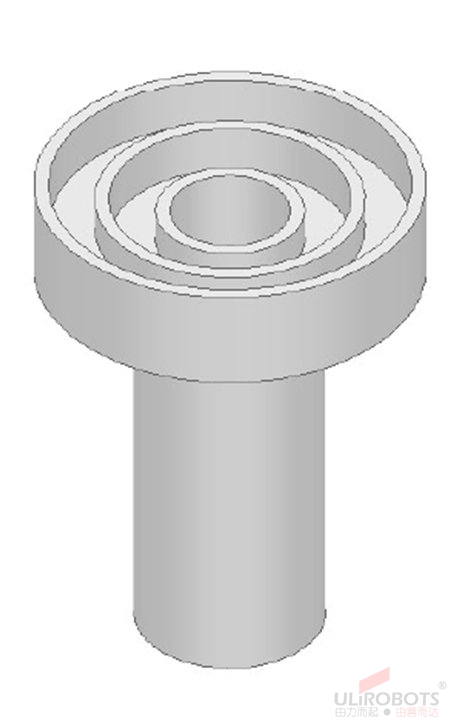

緊縮場饋源
為了實現高標準的測試區性能，一個緊縮場通常由一個波紋喇叭天線照射。我們提供多種類型的波紋喇叭天線和抗流式喇叭天線，因此，可在振幅錐度、振幅波紋與靜區尺寸之間做出選擇?；蛘?，當需要連續的寬頻帶時，也可以使用寬帶喇叭天線。
大多數饋源均提供單線極化和雙線極化型號。圓極化通常是從兩個線極化計算所得，單也可以使用圓極化饋源。
瑞地測控為4D毫米波雷達測試推出了專用的緊縮場測試反射系統，包含反射面天線，饋元，暗箱系統，雷達目標仿真器，測試控制單元及專用空間校準組件，滿足在4D毫米波雷達量產過程中在有限空間內實現遠場方向圖測試、幅相校準、目標仿真標定等測試需求，將4D毫米波雷達的測試難度大大降低。
系統配置及選項
設備
-
屏蔽微波暗箱
-
RF吸波材料
-
卷邊反射器
-
DUT定位器
-
饋源喇叭天線
-
饋源定位器
-
PC工作站
-
RF電纜
|
-
可編程電源
-
CAN通訊設備
-
車載以太網通訊設備
-
雷達目標模擬器
-
矢量網絡分析儀
-
頻譜分析儀
-
不間斷電源
|
屏蔽微波暗箱
|
描述 |
規格 |
補充信息 |
|
尺寸（長 x 寬 x 高） |
2.8m x 1.3m x2.0m |
|
|
重量 |
600kg |
|
|
吸波材料 |
100mm錐型吸波泡棉 |
|
|
頻率范圍 |
6-90GHz |
|
|
屏蔽性能 |
≥50dB |
@40GHz～81GHz |
|
反射損耗 |
≤- 50dB |
@40GHz～81GHz |
反射器
|
描述 |
規格 |
補充信息 |
|
頻率范圍 |
76-81GHz |
|
|
投影面積 |
54 x 56cm |
|
|
表面處理 |
鍍金處理 |
|
|
邊緣處理 |
卷邊處理 |
|
|
焦距 |
0.7m |
|
軟件
附加組件
-
饋源喇叭天線（更多頻帶）
-
更多DUT測試夾具
服務
-
安裝、培訓、質保
-
質保期后的服務計劃（請垂詢ULi銷售工程師）
靜區指標
|
描述 |
規格 |
補充信息 |
|
靜區尺寸 |
30cm |
|
|
交叉極化 |
-30dB |
典型值 |
|
振幅錐度 |
1dB |
|
|
振幅波紋 |
±0.5dB |
|
|
相位變化 |
22.5° |
隨頻率變化 |
|
路徑損耗 |
55dB |
自由空間路徑損耗 |
DUT定位器
|
描述 |
規格 |
補充信息 |
|
水平方位角 |
±180° |
|
|
俯仰方位角 |
±165° |
|
|
精度 |
0.1° |
|
|
分辨率 |
0.01° |
|
|
上限速度 |
水平：60deg/sec
俯仰：20deg/sec |
@40GHz～81GHz |
|
DUT重量 |
15kg |
含測試夾具 |
|
DUT尺寸 |
200mm*200mm*40mm |
更大尺寸請電話垂詢 |
饋源
|
描述 |
規格 |
補充信息 |
|
類型 |
波紋喇叭天線 |
|
|
E-H平面對稱 |
~3° |
|
|
增益 |
10dBi |
|
|
電纜損耗 |
1dB@12.67GHz |
隨頻率變化
|
